규격 요약

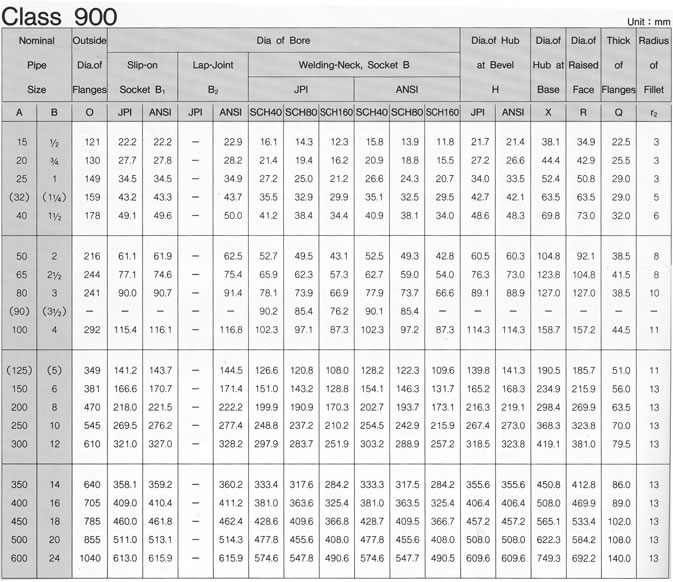

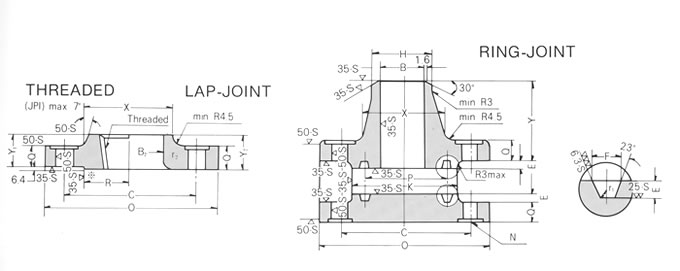

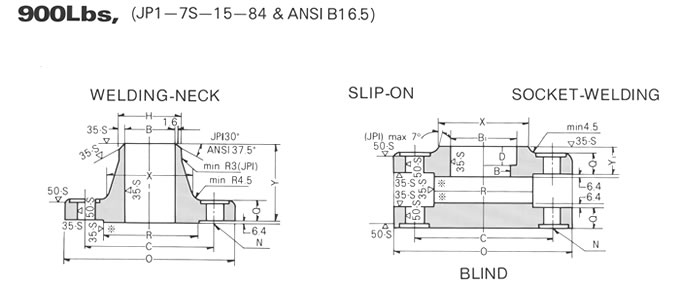

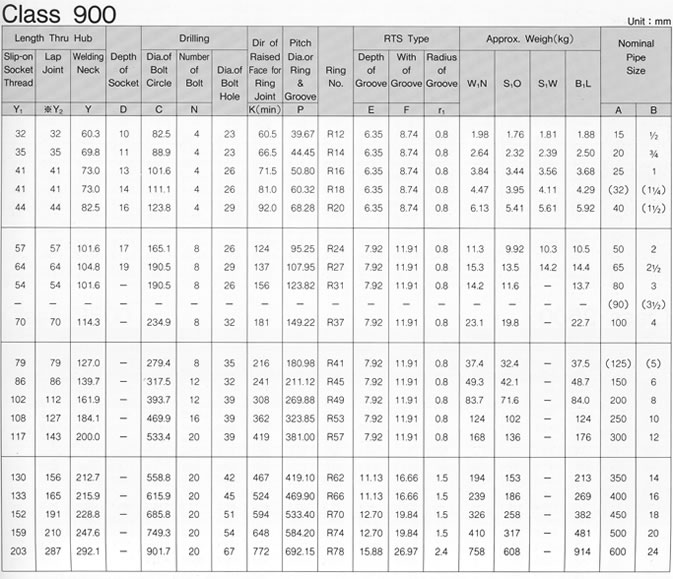

ANSI/ASME B16.5 Class 900 플랜지 관련 도면과 치수 자료를 제공합니다. 한국 고객의 복합 규격 프로젝트를 위해 ASTM 재질, 압력 등급, 형식과 수량 기준으로 견적을 지원합니다.
- ASME B16.5 규격 및 Class 확인
- 플랜지 형식과 면 형상 확인
- ASTM 재질 및 수량 기준 견적
- 혼합 규격 프로젝트 지원
제품 도면, 치수표, 규격 설명과 기술 자료를 한 페이지에서 편리하게 확인할 수 있습니다.
도면·치수표·기술 상세
원래 상세 페이지에 있던 도면, 치수 이미지, 규격 설명과 기술 자료를 현재 페이지 안에서 바로 확인할 수 있습니다.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
견적 전 확인사항
도면과 다른 사양도 제작할 수 있나요?
표준 치수 외 사양은 도면, 재질, 수량과 검사 요구를 확인한 뒤 제작 가능 여부를 검토합니다.
재질 증명서와 검사 자료를 제공하나요?
주문 조건에 따라 재질 증명서, 검사 성적서, 마킹 및 포장 사진을 협의해 제공합니다.
한국향 포장과 선적 서류도 지원하나요?
목적항, 포장 방식, 납기와 함께 요청하시면 수출 포장과 선적 서류 준비 범위를 함께 검토합니다.
필요한 규격과 수량을 보내주세요
도면, 압력 등급, 재질, 사이즈 범위, 수량, 검사 요구, 포장 방식과 목적항을 알려주시면 제조사 기준으로 검토해 견적을 준비합니다.
